British Fitting-ak British Standard Pipe Parallel (BSPP) eta British Standard Pipe Tapered (BSPT) bezalako hariak erabiltzen dituzte. Egokitzapen eta egokitzaile hauek Erresuma Batuan fabrikatutako ekipoetan eta Europako OEM batzuetan aurki daitezke. Euskarri metrikoak Europako kontinenteko ekipamenduetan aurkitu ohi dira, hala nola, Alemania, Frantzia eta Italia bezalako herrialdeetan fabrikatutako ekipamenduak.
Eskuineko moldagailuak aurkitzea oso zaila izan daiteke, baina ez da ezer konparatzen makina batekin konexio metrikoak dituzten egokitzaile egokiak aurkitzeko. Zalantzarik gabe, urmaeletik etorritako ekipamenduak eta piezak kalitate handikoak izan daitezke, baina metriko egokiak egokitzeko egokitzaileak aurkitzeko ezinezkoa izan daiteke.
Barruko eta kanpoko moldagailuak ezagutzen ditugu, hau da, pieza estandar fabrikatzaileak izateaz gain, bat ere badaude moldagailu metrikoen fabrikatzailea. Zure funtzionamendua behar duzun zatia badago, badagoela diogu.
Egokitzaile hidrauliko sorta zabala eskaintzen dugu, BSPn, BSPT, JIC, UNF, METRIC eta ORFS-en eskuragarri, 1/8 eta 2 arteko neurrietan ".
Eskaintza osoa eskaintzen dugu Egokitzaile hidraulikoak, mesedez jarri gurekin harremanetan Zure eskakizunekin, bilatzen ez baduzu aurkitu.
Soldatutako hoditeria
1JT egokitzaile burdin jarrerak JIC gizonezkoen 74 º kono dira BSPT gizonezko motak. 02 eta 32 arteko egokitzaileetarako 1JT osagarrien tamaina osoak fabrikatu eta eskaintzen dira konexioaren eskaera zabalari erantzuteko. Tamaina estandarrak behean agertzen dira datu teknikoen taulan. Bezeroen eta diseinuaren tamaina fabrikatu ahal izango dugu eskakizunak emandako baldintzetan.
.: Taldea: 1JT (JIC gizonezkoen 74 ° kono BSPT gizonezkoa)
: Materiala: karbono altzairua 45; altzairu herdoilgaitza; behar izanez gero
Paketearen xehetasunak: plastikoz estalita, gero ontzietan, gero kutxetan
Advantages Lehiakortasunaren abantaila nagusiak: kalitatearen homologazioa, prezioak, zerbitzua
Markets Esportazio merkatu nagusiak: AEB, Kanada, Britainia Handia, Ekialde Hurbila, Hego Asia, Europa
Soldatutako hodien konekketen marrazkia
Datu teknikoen taula
HARI | DIMENSIONS | |||||
EGOERA NO. | E | F | A | B | S1 | L |
1JT-04-02 | U7 / 16 "X20 | ZG1 / 8 "X28 | 14 | 10 | 14 | 30 |
1JT-04 | U7 / 16 "X20 | ZG1 / 4 "X19 | 14 | 14 | 14 | 34 |
1JT-04-06 | U7 / 16 "X20 | ZG3 / 8 "X19 | 14 | 14 | 19 | 34 |
1JT-04-08 | U7 / 16 "X20 | ZG1 / 2 "x14 | 14 | 19 | 22 | 41.5 |
1JT-05-04 En | U1 / 2 "X20 | ZG1 / 4 "X19 | 14 | 14 | 14 | 34 |
1JT-05-06 | U1 / 2 "X20 | ZG3 / 8 "X19 | 14 | 14 | 19 | 34 |
1JT-05-08 | U1 / 2 "X20 | ZG1 / 2 "x14 | 14 | 19 | 22 | 41.6 |
1JT-06-04 | U9 / 16 "X18 | ZG1 / 4 "X19 | 14 | 14 | 17 | 34 |
1JT-06 | U9 / 16 "X18 | ZG3 / 8 "X19 | 14 | 14 | 19 | 34 |
1JT-06-08 | U9 / 16 "X18 | ZG1 / 2 "x14 | 14 | 19 | 22 | 41 |
1JT-08-04 | U3 / 4 "x16 | ZG1 / 4 "X19 | 16.7 | 14 | 22 | 39 |
1JT-08-06 | U3 / 4 "x16 | ZG3 / 8 "X19 | 16.7 | 14 | 22 | 38 |
1JT-08 | U3 / 4 "x16 | ZG1 / 2 "x14 | 16.7 | 19 | 22 | 44 |
1JT-08-12 | U3 / 4 "x16 | ZG3 / 4 "x14 | 16.7 | 19.5 | 30 | 46 |
1JT-10-06 | U7 / 8 "x14 | ZG3 / 8 "X19 | 19.5 | 14 | 24 | 42 |
1JT-10-08 | U7 / 8 "x14 | ZG1 / 2 "x14 | 19.5 | 19 | 24 | 47 |
1JT-10-12 | U7 / 8 "x14 | ZG3 / 4 "x14 | 19.5 | 19.5 | 30 | 48 |
1JT-12-08 | U1.1 / 16 "X12 | ZG1 / 2 "x14 | 22 | 19 | 30 | 50 |
1JT-12 | U1.1 / 16 "X12 | ZG3 / 4 "x14 | 22 | 19.5 | 30 | 50 |
1JT-12-16 | U1.1 / 16 "X12 | ZG1 "X11 | 22 | 24 | 36 | 57 |
1JT-12-20 | U1.1 / 16 "X12 | ZG1.1 / 4 "X11 | 22 | 25 | 46 | 60.2 |
1JT-16-12 | U1.5 / 16 "X12 | ZG3 / 4 "x14 | 23 | 19.5 | 36 | 53 |
1JT-16 | U1.5 / 16 "X12 | ZG1 "X11 | 23 | 24 | 36 | 58 |
1JT-16-20 | U1.5 / 16 "X12 | ZG1.1 / 4 "X11 | 23 | 25 | 46 | 61 |
1JT-16-24 | U1.5 / 16 "X12 | ZG1.1 / 2 "X11 | 23 | 25 | 50 | 64 |
1JT-20-16 | U1.5 / 8 "X12 | ZG1 "X11 | 24.5 | 24 | 46 | 62 |
1JT-20 | U1.5 / 8 "X12 | ZG1.1 / 4 "X11 | 24.5 | 25 | 46 | 63 |
1JT-24 | U1.7 / 8 "X12 | ZG1.1 / 2 "X11 | 27.5 | 25 | 50 | 69 |
1JT-24-32 | U1.7 / 8 "X12 | ZG2 "X11 | 27.5 | 29 | 70 | 74 |
1JT-32 | U2.1 / 2 "X12 | ZG2 "X11 | 34 | 29 | 70 | 81 |
Standard Hose Hose Adapters
5B artikulua BSP gizonezkoen eserlekua 60 graduko isilarekin lotuta dago; 5B serieko egokitzaileetarako sareta ezagunak dira YH hidraulikoa. YH-k BSP moldagailu ugari eskaintzen ditu zure konexioa osatzeko. Egokitzaileak letoizko, burdin malguki, forjatuak eta altzairu herdoilgaitzean daude. Egokitzaile-lerro horren aukera zabala dago YHn.
√ Zenbakia: 5B (BSP gizonezkoen 60 gradu eserlekua lotura zigilatuarekin BSP-ren hariekin)
Type 5B mota: Zuzena; alde bat BSP gizonezkoa, beste BSP emakumezkoak
Advantage 5B abantaila: promesa kalitatea; Eaton estandarra; Prezio egokiak
: Erabilera: erraz instalatu eta deskonektatu da
Service OEM zerbitzua: eskuragarri
Standard Hose Adapters marrazkia British
Datu teknikoen taula
HARI | DIMENSIONS | ||||
EGOERA NO. | E | F | A | S1 | L |
5B-02-04 | G1 / 8 "X28 | G1 / 4 "X19 | 10 | 19 | 28 |
5B-04-02 | G1 / 4 "X19 | G1 / 8 "X28 | 12 | 19 | 30 |
5B-04 | G1 / 4 "X19 | G1 / 4 "X19 | 12 | 19 | 30 |
5B-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 12 | 22 | 32 |
5B-06-04 | G3 / 8 "X19 | G1 / 4 "X19 | 13.5 | 22 | 33.5 |
5B-06 | G3 / 8 "X19 | G3 / 8 "X19 | 13.5 | 22 | 33.5 |
5B-06-08 | G3 / 8 "X19 | G1 / 2 "x14 | 13.5 | 27 | 33.5 |
5B-08-06 | G1 / 2 "x14 | G3 / 8 "X19 | 16 | 27 | 36 |
5B-08 | G1 / 2 "x14 | G1 / 2 "x14 | 16 | 27 | 36 |
5B-08-10 | G1 / 2 "x14 | G5 / 8 "x14 | 16 | 30 | 42 |
5B-08-12 | G1 / 2 "x14 | G3 / 4 "x14 | 16 | 32 | 40 |
5B-10-08 | G5 / 8 "x14 | G1 / 2 "x14 | 17.5 | 30 | 44 |
5B-12-08 | G3 / 4 "x14 | G1 / 2 "x14 | 18.5 | 32 | 43 |
5B-12 | G3 / 4 "x14 | G3 / 4 "x14 | 18.5 | 32 | 42.5 |
5B-12-16 | G3 / 4 "x14 | G1 "X11 | 18.5 | 41 | 52.5 |
5B-16-12 | G1 "X11 | G3 / 4 "x14 | 20.5 | 41 | 54.5 |
5B-16 | G1 "X11 | G1 "X11 | 20.5 | 41 | 54.5 |
5B-16-20 | G1 "X11 | G1.1 / 4 "X11 | 20.5 | 50 | 37.5 |
5B-20-16 | G1.1 / 4 "X11 | G1 "X11 | 20.5 | 50 | 57.5 |
5B-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 20.5 | 50 | 56.5 |
5B-20-24 | G1.1 / 4 "X11 | G1.1 / 2 "X11 | 20.5 | 55 | 57.5 |
5B-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 23 | 55 | 60 |
5B-32-24 | G2 "X11 | G1.1 / 2 "X11 | 23 | 70 | 60 |
5B-32 | G2 "X11 | G2 "X11 | 25.5 | 70 | 62.5 |
BSPT Gizonezkoa konektorea
1T4 egokitzaile egokitzaileek 45 º BSPT gizonezko motak dira. 02tik 32ra bitarteko neurriak gure fabrika normalean fabrikatzen dira. 1T4 egokitzaileetarako osagarriek 20 karbono altzairuzko izenez ezagutzen den altzairu arina materialean datoz. 1T4 moldagailuetarako burdineria forjatutako motak dira eta CNC makinak bukatuak, beraz, doitasun handia eta beharrezko tolerantzia kontrolatzen dira.
.: Taldea: 1T4 (45 º BSPT Gizonezkoa)
: Jatorria: Zhejiang, Txina (kontinentala)
: Materiala: 45 karbono altzairua; Altzairu arina; Altzairu herdoilgaitza
√ Paketearen xehetasunak: Nylon plastikoa + hosto corrugada + kontratxapatua
Time Entregatzeko denbora: stock produktuen 7 egun baino gutxiago; 40 egun baino gutxiagoko eskaera bakarra txikia edo handia ez dena
Port Entrega portua: Ningbo (hurbilena); Shanghai; Guangzhou; etc.
BSPT Male Connector Drawing
Datu teknikoen taula
HARI | DIMENSIONS | ||||
EGOERA NO. | E | F | A | B | S1 |
1T4-02 | ZG1 / 8 "X28 | ZG1 / 8 "X28 | 19 | 21 | 11 |
1T4-04 | ZG1 / 4 "X19 | ZG1 / 4 "X19 | 22 | 27 | 14 |
1T4-06 | ZG3 / 8 "X19 | ZG3 / 8 "X19 | 22 | 29 | 17 |
1T4-08 | ZG1 / 2 "x14 | ZG1 / 2 "x14 | 27 | 37 | 22 |
1T4-12 | ZG3 / 4 "x14 | ZG3 / 4 "x14 | 33 | 43 | 27 |
1T4-16 | ZG1 "X11 | ZG1 "X11 | 37 | 47 | 33 |
1T4-20 | ZG1.1 / 4 "X11 | ZG1.1 / 4 "X11 | 40 | 56 | 44 |
1T4-24 | ZG1.1 / 2 "X11 | ZG1.1 / 2 "X11 | 47 | 57 | 50 |
1T4-32 | ZG2 "X11 | ZG2 "X11 | 55 | 63 | 65 |
BSPT emakumezko kamiseta
GT egokitzaile osagarriak BSPT emakumezko kamiseta dira, 02tik 32ra bitartean fabrikatzen direnak. GTrako egokitzaileek 20 karbono altzairuzko altzairu leuna duten materialak datoz. GT moldagailuetarako burdineria forjatutako motak dira eta CNC makinak fabrikatzen dira, doitasun handiko eta eskuineko tolerantzia ziurtatzeko.
.: Taldea: GT (BSPT Emakumezkoen kamiseta)
: Neurriak: 02tik 32ra ekoiztutako elementu estandarrak
: MOQ: 300 pcs elementu bat berriro ekoizteko elementuak.
: Estaldura: zinka zuritua; zinka horia plakatua; kromatua; nikelez estalita
Time Entrega epea: 30 egun baino gutxiago ordena handi edo txikian.
BSPT emakumezkoak Tee marrazkia
Datu teknikoen taula
DIMENSIONS | |||
EGOERA NO. | HAREN E | A | S1 |
GT-02 | ZG1 / 8 "X28 | 20 | 14 |
GT-04 | ZG1 / 4 "X19 | 21 | 17 |
GT-06 | ZG3 / 8 "X19 | 25 | 22 |
GT-08 | ZG1 / 2 "x14 | 29 | 27 |
GT-12 | ZG3 / 4 "x14 | 34 | 33 |
GT-16 | ZG1 "X11 | 40 | 41 |
GT-20 | ZG1.1 / 4 "X11 | 52 | 54 |
GT-24 | ZG1.1 / 2 "X11 | 50 | 56 |
GT-32 | ZG2 "X11 | 63 | 68 |
Zuzeneko egokitzailea
1BT egokitzaile burdineria dira BSP gizonezkoen 60 gradu eserlekua lotura zigilua BSPT gizonezkoa dira. 02tik 32ra arteko tamaina osoa YH stocken artean aukeratu daiteke. Egokitzapen egokiak material kalitate onarekin eta CNC makinekin fabrikatzen dira, doitasun zehatza kontrolatzeko. YH egokitzaile osagarrien linea zabala eskaintzen du. Mesedez, joan gure webgunea bisitatzeko edo gurekin harremanetan jarri beharreko produktuen eskakizunetarako.
.: Taldea: 1BT (BSP gizonezkoen 60 ° eserlekua zigilatutako lotura BSPT gizonezkoa)
Points Salmenta puntuak: gure produktuen eta zerbitzuaren kalitatea bermatzeko; prezio onak; ingurumena errespetatzen duen teknologia; OEM eta ODM zerbitzua eskaintzen da
: Salmenta ostekoak: eskuragarri
Service MOQ zerbitzua: 300PCS elementu bat ekoiztu behar bada; stock produktuen mugarik gabe
√ Entrega denbora: gordailua jaso eta 20 egun baino gutxiago
Egokitzaile zuzeneko marrazkia
Datu teknikoen taula
HARI | DIMENSIONS | |||||
EGOERA NO. | E | F | A | B | S1 | L |
1BT-02 | G1 / 8 "X28 | R1 / 8 "X28 | 10 | 10 | 14 | 26 |
1BT-02-04 | G1 / 8 "X28 | R1 / 4 "X19 | 10 | 14 | 14 | 30 |
1BT-04 | G1 / 4 "X19 | R1 / 4 "X19 | 12 | 14 | 19 | 32 |
1BT-04-02 | G1 / 4 "X19 | R1 / 8 "X28 | 12 | 10 | 19 | 28 |
1BT-04-06 | G1 / 4 "X19 | R3 / 8 "X19 | 12 | 14 | 19 | 32 |
1BT-06 | G3 / 8 "X19 | R3 / 8 "X19 | 13.5 | 14 | 22 | 35 |
1BT-06-04 | G3 / 8 "X19 | R1 / 4 "X19 | 13.5 | 14 | 22 | 35 |
1BT-06-08 | G3 / 8 "X19 | R1 / 2 "x14 | 13.5 | 19 | 22 | 41 |
1BT-08 | G1 / 2 "x14 | R1 / 2 "x14 | 16 | 19 | 27 | 45 |
1BT-08-06 | G1 / 2 "x14 | R3 / 8 "X19 | 16 | 14 | 27 | 40 |
1BT-08-12 | G1 / 2 "x14 | R3 / 4 "x14 | 16 | 19.5 | 27 | 45 |
1BT-10-08 | G5 / 8 "x14 | R1 / 2 "x14 | 17.5 | 19 | 30 | 45 |
1BT-10-12 | G5 / 8 "x14 | R3 / 4 "x14 | 17.5 | 19.5 | 30 | 47 |
1BT-12 | G3 / 4 "x14 | R3 / 4 "x14 | 18.5 | 19.5 | 32 | 48 |
1BT-12-08 | G3 / 4 "x14 | R1 / 2 "x14 | 18.5 | 19 | 32 | 47 |
1BT-12-16 | G3 / 4 "x14 | R1 "X11 | 18.5 | 24 | 36 | 53 |
1BT-16 | G1 "X11 | R1 "X11 | 20.5 | 24 | 41 | 58 |
1BT-16-12 | G1 "X11 | R3 / 4 "x14 | 20.5 | 19.5 | 41 | 53 |
1BT-16-20 | G1 "X11 | R1.1 / 4 "X11 | 20.5 | 25 | 46 | 59 |
1BT-20 | G1.1 / 4 "X11 | R1.1 / 4 "X11 | 20.5 | 25 | 50 | 62 |
1BT-20-16 | G1.1 / 4 "X11 | R1 "X11 | 20.5 | 24 | 50 | 61 |
1BT-20-24 | G1.1 / 4 "X11 | R1.1 / 2 "X11 | 20.5 | 25 | 50 | 62 |
1BT-24 | G1.1 / 2 "X11 | R1.1 / 2 "X11 | 23 | 25 | 55 | 65 |
1BT-24-16 | G1.1 / 2 "X11 | R1 "X11 | 23 | 24 | 55 | 61 |
1BT-24-20 | G1.1 / 2 "X11 | R1.1 / 4 "X11 | 23 | 25 | 55 | 65 |
1BT-24-32 | G1.1 / 2 "X11 | R2 "X11 | 23 | 29 | 65 | 69 |
1BT-32 | G2 "X11 | R2 "X11 | 25.5 | 29 | 70 | 72 |
1BT-32-24 | G2 "X11 | R1.1 / 2 "X11 | 25.5 | 25 | 70 | 68 |
Hoditeria Industrialak
1B4 egokitzaile osagarriek 45 º BSP gizonezkoen 60º eserlekuko motak dira, makina ezberdinetako konexioetan oso erabiliak diren. Egokitzapen egokigarrien linea osoa YH ekoizpenean sartzen da eta horrek konexio eskakizun ugari betetzen ditu. Hagaxka unibertsal motak aurkitu eta hauta daitezke YH Hidraulikoa. Mesedez, joan gure webgunera edo jarri gurekin harremanetan eskakizun zehatzak lortzeko.
.: Taldea: 1B4 (45 º BSP gizonezkoen 60 º eserlekua)
: Neurriak: 1/8 "to 2"; beste tamaina edo desberdintasunak ere gure lantegian amaitu daitezke
Type Haria mota: BSP gizonezkoa BSP gizonezkoa
Type Erlazionatutako mota: mota zuzena (1B); 90º ukondoa (1B9)
: Doako laginak: eskuragarri 5pcs baino gutxiago.
Hodien industria-burdineriaren marrazkia
Datu teknikoen taula
HARI | DIMENSIONS | ||||
EGOERA NO. | E | F | A | B | S1 |
1B4-02-04 | G1 / 8 "X28 | G1 / 4 "X19 | 22 | 22 | 14 |
1B4-04 | G1 / 4 "X19 | G1 / 4 "X19 | 22 | 22 | 14 |
1B4-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 22 | 22 | 17 |
1B4-06 | G3 / 8 "X19 | G3 / 8 "X19 | 22 | 22 | 17 |
1B4-06-08 | G3 / 8 "X19 | G1 / 2 "x14 | 27 | 27 | 22 |
1B4-08 | G1 / 2 "x14 | G1 / 2 "x14 | 27 | 27 | 22 |
1B4-08-12 | G1 / 2 "x14 | G3 / 4 "x14 | 33 | 33 | 27 |
1B4-10 | G5 / 8 "x14 | G5 / 8 "x14 | 27 | 27 | 22 |
1B4-10-12 | G5 / 8 "x14 | G3 / 4 "x14 | 33 | 33 | 27 |
1B4-12 | G3 / 4 "x14 | G3 / 4 "x14 | 33 | 33 | 27 |
1B4-12-16 | G3 / 4 "x14 | G1 "X11 | 37 | 37 | 33 |
1B4-16 | G1 "X11 | G1 "X11 | 37 | 37 | 33 |
1B4-16-20 | G1 "X11 | G1.1 / 4 "X11 | 40 | 40 | 44 |
1B4-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 40 | 40 | 44 |
1B4-20-24 | G1.1 / 4 "X11 | G1.1 / 2 "X11 | 47 | 47 | 50 |
1B4-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 47 | 47 | 50 |
1B4-32 | G2 "X11 | G2 "X11 | 55 | 55 | 65 |
Tapoiak
4B-ko moldagailuetarako burdineria BSP gizonezkoen 60 º eserlekua edo zigilu lotura mota daude. YH hoditeria hidraulikoen burdinien fabrikatzaile profesionala da. Esperientzia aberatsak ditugu hoditeria britainiarreko burdineria fabrikatzeko. CNC makina aurreratuekin eta langile esperientziadunekin hornituta, ikerketa tekniko estatistikoen analisia erabiltzen dugu egokitzaileetarako osagarrien kalitate zehatza ziurtatzeko.
.: Taldea: 4B (BSP gizonezkoen 60º eserlekua edo zigilu lotua)
: Neurriak: 02tik 32ra bitartekoak dira gure produkzioan
: Materiala: karbono altzairua; altzairu herdoilgaitza; brass
Policy Laginketa-gidalerroak: 5 pieza baino gutxiago doakoa da kalitatea egiaztatzeko
Term Ordainketa epea: aldez aurretik% 100 TT (agindu txikietarako); % 30 TT aldez aurretik,% 70 TT bidali baino lehen edo Kargatzeko Bill aurka. Kreditu ordainketa ordaintzeko ere eskuragarri

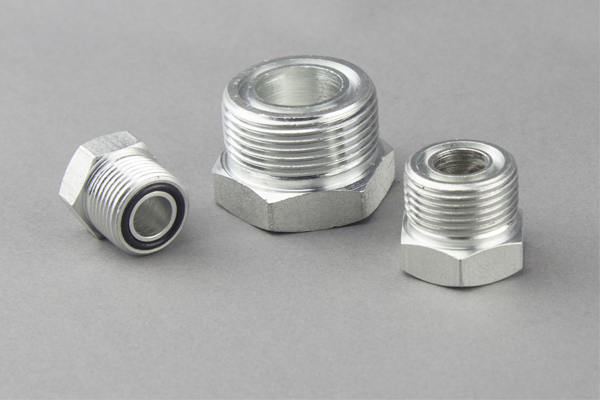

Tapoiak hidraulikoak
Datu teknikoen taula
DIMENSIONS | ||||
EGOERA NO. | HAREN E | C | S1 | S2 |
4B-02 | G1 / 8 "X28 | 10 | 14 | 16 |
4B-04 | G1 / 4 "X19 | 12 | 19 | 18 |
4B-06 | G3 / 8 "X19 | 13.5 | 22 | 21 |
4B-08 | G1 / 2 "x14 | 16 | 27 | 24 |
4B-10 | G5 / 8 "x14 | 17.5 | 30 | 27 |
4B-12 | G3 / 4 "x14 | 18.5 | 32 | 28 |
4B-16 | G1 "X11 | 20.5 | 41 | 32 |
4B-20 | G1.1 / 4 "X11 | 20.5 | 50 | 37 |
4B-24 | G1.1 / 2 "X11 | 23 | 55 | 40 |
4B-32 | G2 "X11 | 25.5 | 70 | 43 |

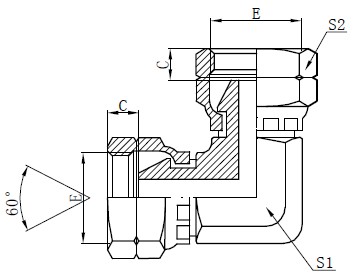

BSP Elbow Woman egokitzailea
3B9 moldagailuetarako burdineria 90 gradu BSP emakumezkoak 60 graduko kono mota dira. YH Hidraulikoa BSP moldagailu egokigarrien linea zabala eskaintzen du zure konexioa osatzeko. Burdinak, burdin malgua, altzairu herdoilgaitza eta forjatuak daude. Egokitzapen egokigarrien linea horren aukeraketa zabala YH Hidraulikoan dago eskuragarri.
.: Taldea: 3B9 (90 ° BSP Emakumezkoak 60 ° Kono)
: Neurriak: G1 / 8tik "G2ra" eskuragarri daude gure lantegian
: Marka: YH; ekoizpen-estandarra Eaton bera irabazlea da
: Aplikazioa: Petrolioa, kimika, makineria, energia elektrikoa, ontzigintza, papera, eraikuntza ...
√ Saiakuntza: zenbateko txikia proban jarriko da eskaera osoa entregatu aurretik.
BSP Elbow Fit Adapter Drawing
Datu teknikoen taula
E | DIMENSIONS | |||
EGOERA NO. | HAREN E | C | S1 | S2 |
3B9-02 | G1 / 8 "X28 | 5.5 | 11 | 14 |
3B9-04 | G1 / 4 "X19 | 5.5 | 11 | 19 |
3B9-06 | G3 / 8 "X19 | 6.5 | 17 | 22 |
3B9-08 | G1 / 2 "x14 | 8 | 19 | 27 |
3B9-10 | G5 / 8 "x14 | 10.5 | 22 | 30 |
3B9-12 | G3 / 4 "x14 | 11.5 | 27 | 32 |
3B9-16 | G1 "X11 | 11.5 | 33 | 41 |
3B9-20 | G1.1 / 4 "X11 | 12 | 44 | 50 |
3B9-24 | G1.1 / 2 "X11 | 13 | 50 | 55 |
3B9-32 | G2 "X11 | 16 | 65 | 70 |
